Laatste metingen en bevindingen aan de repeater

De Tx branch meting duplexer met repeater:
16 W uit repeater en 9,8 W uit duplexer (insertion loss is 2,13 dB)

De Rx branch meting duplexer met repeater:
Verschil in ontvangst gevoeligheid: via duplexer 0,27 uV. en rechtstreeks op de ontvanger 0,25 uV. Dit is dus prima.

Nu de zender op Hi power gezet nu 23,8 W uit repeater en 14 W uit duplexer (insertion loss is 2,16 dB, blijft uiteraard hetzelfde). Gecontroleerd of nu met het hogere vermogen er geen terugwerking is van zender naar ontvanger, en dat is niet het geval, de Procom duplexer heeft dus voldoende isolatie tussen de Tx en Rx poort.

 De duplex afstand van de Procom duplexers zijn standaard gemaakt voor minimaal 2 MHz. Dan is de insertion loss altijd laag, zo rond de 0,5 dB. Deze 1,6 MHz. is een compromis, en kennelijk heeft Procom (gelukkig, wijselijk) besloten om de ontvangst branch van de duplexer de normale lage insertion loss te geven maar de zend branch de de hogere. Immers het vermogen verhogen lost de link onbalans op...

 Wel vind ik de gevoeligheid van de ontvanger wat aan de matige kant. Dat is vergeleken met diverse Motorola mobilofoons echt zo’n 3 dB ongevoeliger (o,16 uV tegenen 0,25 uV met dezelfde ruis).

Mogelijk kan dit worden opgelost met het tunen/alignment (softwarematig met de programmeersoftware) van het front-end. De repeaters, portofoons en mobilofoons die ik tegenkom (Motorola/Kenwood) hebben dit allemaal aan boord. En zijn op deze wijze dus in de fabriek al getuned, maar soms kom je tegen dat dat niet (goed) is gebeurd. Mogelijk in deze professionele repeater ook niet omdat professioneel de 430-440 MHz. niet wordt gebruikt. De tuning/alignment van het front-end omvat altijd meerdere korte frequentiegebieden tussen de 400 en 470 MHz. die je allemaal apart moet doen om de ontvanger over het volledige 400-470 MHz. eenzelfde gevoeligheid te geven.

Maar ik weet niet hoe dit in deze Icom repeater zit, dat moet ik bekijken, maar ik neem aan dat deze opbouw en tuningwijze niet afwijkt van de andere merken...

Verder het toegestane erp vermogen van 20 dBW, dat is fors, 100W ! Nou daar gaan we voorlopig nog niet aan toe komen...

Wat wel bedacht moet worden is dat de vermogensverhoging en eventueel straks een normaal gevoelige ontvanger meer kans geeft op die storing door de IM bron in de buurt, dat zou kunnen betekenen dat het eerder en vaker op gaat treden... Dan is het enige de bromtoon erin om het open blijven hangen met de fluittoon te voorkomen...



 ---------------------------------------------------------------------------------------------------



Storing op de repeater onderzocht en hangtimer veranderd

Vanmiddag hebben we onderzoek gedaan of er iets van storing wordt ontvangen op de repeater. We hebben geluisterd met een scanner/communicatie ontvangertje (Yupiteru 7100) rechtstreeks aangesloten op de Rx aansluiting van de duplexer, dus op de buitenantenne; we ontvangen met deze ontvanger dan exact wat de repeater ook ontvangt. Dit in AM mode op de ingangsfrequentie 431.650 en een paar 100 kHz. daaromheen, om zo te kunnen bepalen wat de repeater nu ontvangt. Vanmiddag was de frequentie en alles daaromheen brandschoon, niets van draaggolven, hoge ruisvloer of andere zaken te horen. Natuurlijk/helaas is dit maar een momentopname, het weekend gaat in en wie weet wat er in de omgeving er allemaal aangeschakeld gaat worden...

We hebben ook 2 instellingen gewijzigd, geen HF instellingen, maar alleen de hangtimer en toonsquelch zenden aangezet op 94.8 Hz. Ik heb expres een toon gekozen afwijkend van de mogelijk in de toekomst gewenste ontvangst CTCSS toon van 88,5 Hz. Dit om te voorkomen dat mocht er toch Tx naar Rx feedback zijn dat de repeater zichzelf niet open houdt. Dit werkt natuurlijk alleen in de toekomst als 88,5 Hz voor ontvangst wordt aangezet. Maar dan is dit alvast voorbereid.

De eigenlijke reden voor Tx CTCSS is dat je nu als luisteraar zelf de keuze hebt om in je set de callgever te kunnen blokkeren, door simpelweg CTCSS Rx op 94.8 Hz. te programmeren. Hierdoor hoor je wel alle gesprekken maar niet (elke 5 minuten) de callgever. De callgever gaat er bewust uit zonder CTCSS.

Ook Adrie heeft hier baat bij want hij luistert op z’n werk regelmatig uit en zijn omgeving vind de call riedel storend.

De langere hangtimer van 4 seconden stelt de callgever gedurende gesprekken uit; zolang je maar binnen de 4 seconden hangtimer terugspreekt krijg je de callgever nooit over je heen. Dus NIET wachten tot de hangtimer uit timed, gewoon terugspreken binnen die 4 seconden terwijl de draaggolf nog staat. Zo is dat bij deze repeaters ontworpen. En dat geeft een heel rustig gespreksverloop.

Wij denken nu gewoon even kijken hoe de mensen hier mee omgaan, als het zo goed gaat zou je de locator ook weer in de callgever kunnen zetten...

Laten we wel hopen dat die storing weg blijft, we hebben nu vanmiddag gedurende die 1 a 2 uur niets kunnen constateren wat dat veroorzaakt. Als de storing weer komt dan moet er weer onderzoek plaatsvinden, of radicaal CTCSS toon in de ontvanger zetten...



-----------------------------------------------------------------------------------------------

 PI2NWK IS EEN FEIT

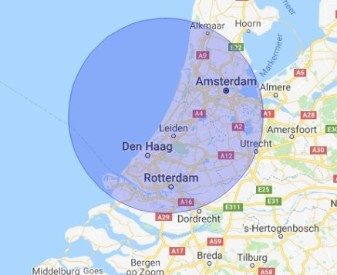

Nederland telt een nieuwe repeater. Gisteren is PI2NWK geactiveerd. Deze repeater staat in Noordwijk aan zee en zend uit op 430.0500 MHz. Het dekkingsgebied ligt globaal tussen Alkmaar, Utrecht en



Dordrecht voor vaste stations. De antennes staan op circa 25 meter hoogte opgesteld, met een vermogen van 15 Watt en een 6 dB antenne. De repeater gebruikt geen CTCSS. Op de website van afdeling Leiden is meer informatie over de omzetter te vinden.



De afdeling zal deze repeater ook gebruiken voor haar ronde, die op vrijdagavonden gehouden wordt en om 20.00 uur begint. Daarmee stopt de afdeling met het gebruiken van de landelijke repeater PI2NOS voor haar lokale activiteiten.
